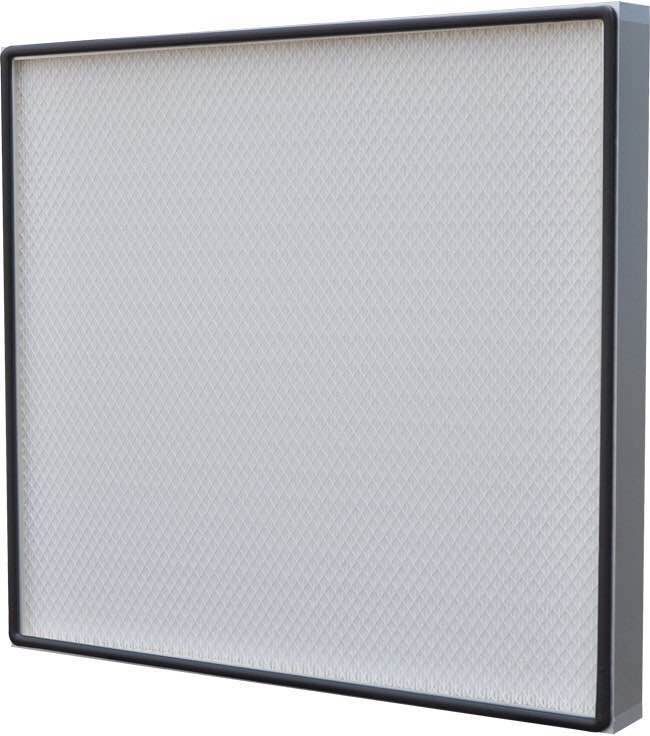

PTFE超高效无隔板空气过滤器是用超细玻璃纤维纸等制作而成,用热溶胶作分隔物,与金属外框组合而成。主要捕集0.12um以下的尘粒。
产品特点：
容尘量大、过滤效率高、阻力小、运行成本低、结构小巧紧凑、重量轻、安装方便。
主要应用：用于洁净室末端送风口,FFU、洁净设备等安装,以及要求较高的均于送风系统。
性能说明
外框:铝合金
滤料：超细玻璃纤维滤纸,PTFE
滤料分隔:热熔胶
保护网：喷塑网、铝合金菱形网
效率
U16(EN 1822)99.99995% at MPPS(0.12um)
连续运行温度:≤80o C
耐湿性:≤80% RH
建议最大终阻: ≤580 Pa

应 用 Appcation

◆适用于风量大、制作温度高、蒸汽无硼等要求场合；通常用于汽车滤芯、净化器滤芯

性能特点 Features

◆可制作F6~U17过滤效率等级,不同的等级适用不同的要求

◆芯片采用全自动电脑控制系统进行喷胶折叠，折叠峰高范围可在15~96 mm间无级调节，幅宽可达1220mm

◆轻薄型，重量轻，密封性好，结构紧凑，安装方便、效率高、阻力低、运行成本低

◆耐温：≤ 90℃

◆每台均按EN1822:2009标准经过严格测试出厂

◆可定制任意尺寸

材质 Material

◆外   框：阳极氧化铝型材、不锈钢、塑料框等

◆滤   料：PTFE(性能稳定) 低压损高效率 强度好 使用时间长

◆分隔物：热熔胶

◆护   网：压平铝网、 白色烤漆网（增加强度）

◆密封胶：聚氨酯（无气味）

◆密封垫：EVA、EPDM、CR

常用规格性能参数 Parameter

◆终压降约为初始压降的2-3倍，外型尺寸可按照客户需求定制

结构示意图  Structure diagram

◆1号框体：单层铝合金型材

◆3号框体：金属箱型

◆4号框体：金属单凸法兰型

初始压降与风量性能曲线图 Performance curve diagram
